低碳製程技術明細

節能水冷散熱系統應用方式以機房散熱說明運作原理如圖1所示，室內冷空氣由機櫃前門被吸入，流經機櫃內伺服器並將機櫃内的所有熱量直接吹向背門熱交換器，熱量被背門裡流動的冷卻水直接帶出機櫃至外部的冷卻系統，機櫃內從背門吹出至機房的空氣溫度則降為原來室溫。系統特色如下：
(1)水冷背門熱交換器(RDHx)提供100%顯熱冷卻，無凝結問題，不需加熱或加濕。
(2)冷水分配器(CDU)提供一個完全隔離可作溫度控制的第二迴路；此迴路冷卻水本身為去離子水，並添加抗腐蝕及微生物抑制劑，確保冷卻水之pH值。
(3)第一迴路的冰水來源為自來水、大樓冰水主機、獨立冰水機…等。

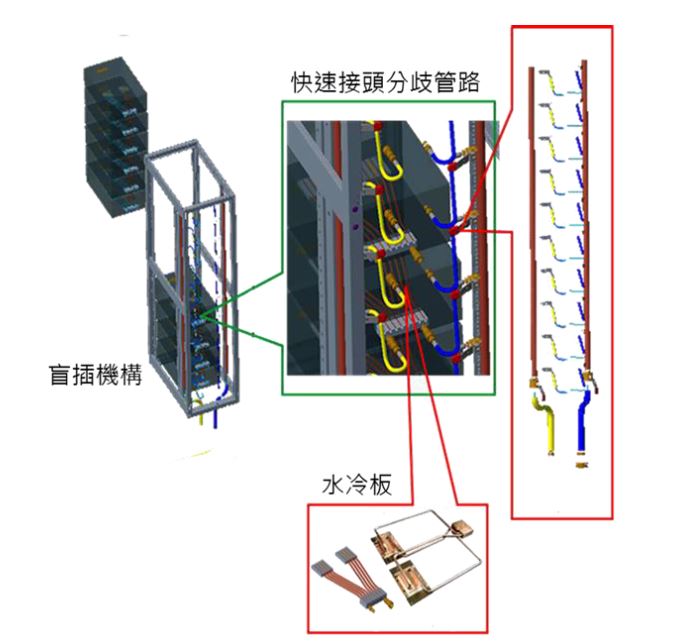

高效能散熱水冷板如圖2所示，散熱模組以摩擦焊接技術將水冷板密封保護，並以模板盲插、分歧管路快速接頭等方式提高使用端之方便性，可應用於伺服器或通訊設備內部的模組化水冷板散熱方案。

水冷式背門：
(1)主要結構分為背門框架、銅管和散熱鰭片、快速接頭與EPDM軟管。
(2)依目前市場上標準機櫃及承載容量，散熱規格分為30KW及20KW。
(3)標準機櫃用的背門產品型號：RX300 及RX200系列。
冷卻液監控主機：
(1)主要結構分為高效率板式熱交換器、冷卻水雜質過濾器、供水/回水管路分配器、智能設定、監控面板和異常狀況警報系統。
(2)提供密閉式的冷卻系統，可對應數個水冷背門使用，並提供露點以上的冷水確保機房內管道永不結露。
(3)針對大型機房，可提供大型CDU系統設計及智能監控等客製化服務設計能力。
(4)產品應用型號分為 LS60、LS90、LX360和LX450。
水冷板：
高階磨擦焊接、深埋管式、外露管式、深鑽孔式、雙面金屬結合式及其它特殊焊接式的水冷板。

節能水冷散熱系統技術優勢包括：
(1)潮流趨勢、節能、減碳。
(2)有效降低數據中心PUE至1.40或以下。
(3)無風扇、無噪音。
(4)不須分離冷熱通道，機櫃可臨櫃擺放，機房面積使用密度最高。
(5)硬體設備與建置變更最小，改善成本最低。
(6)智能熱模擬設定、監控面板和異常狀況警報系統。

無特別要求，空間利用率 100%。

本技術無特殊限制。

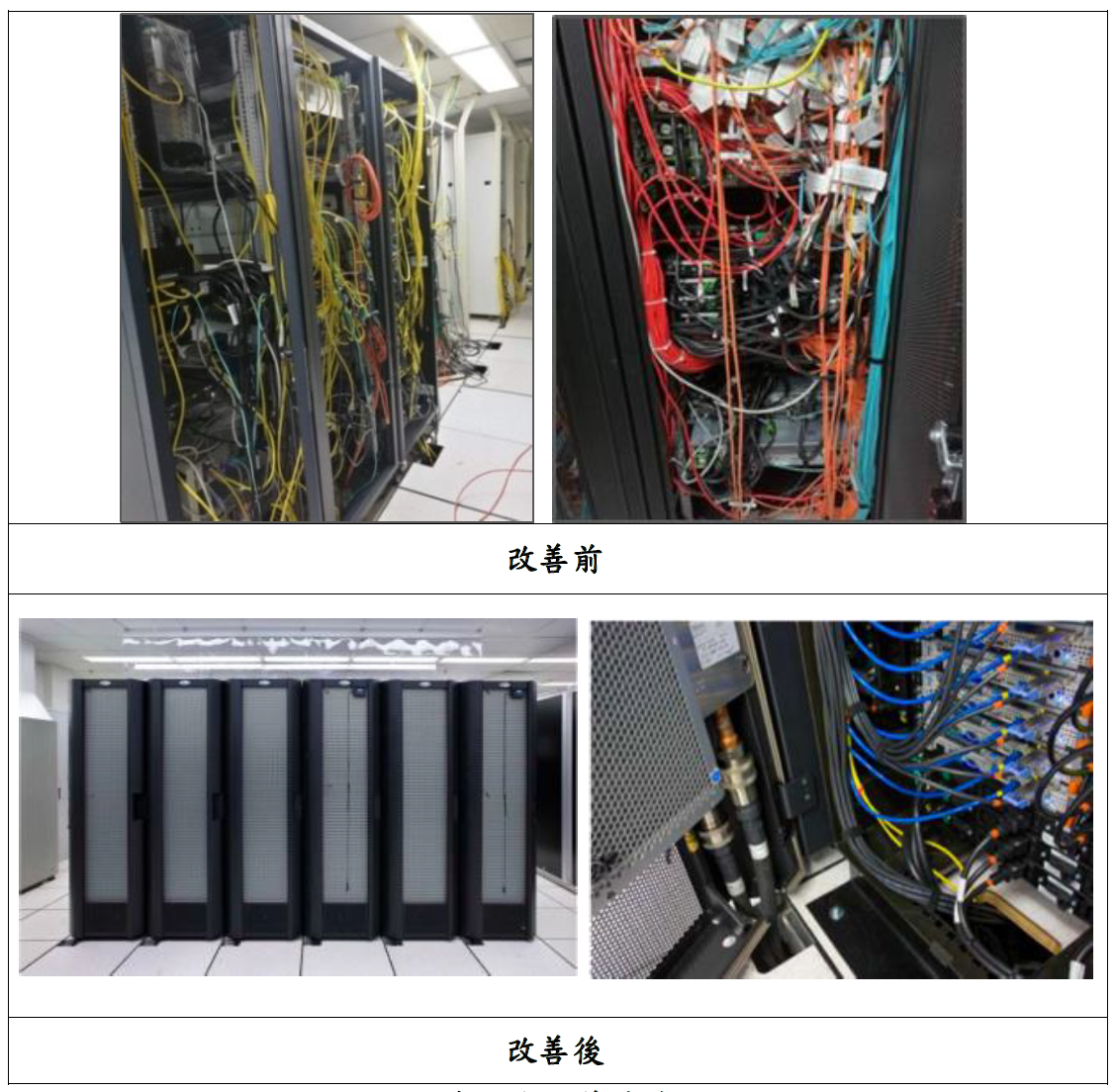

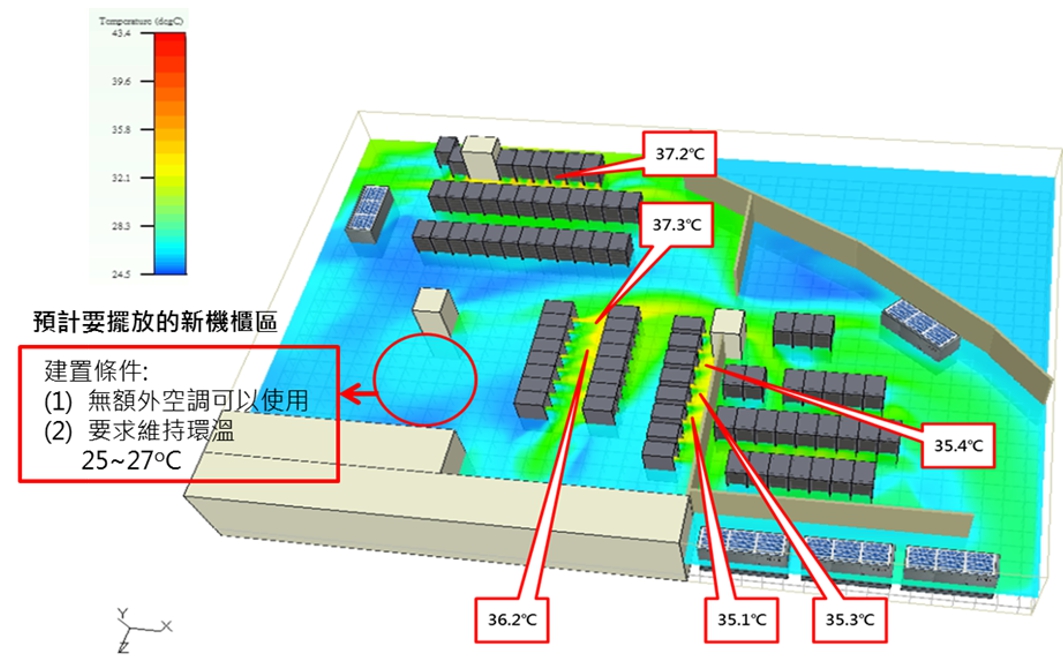

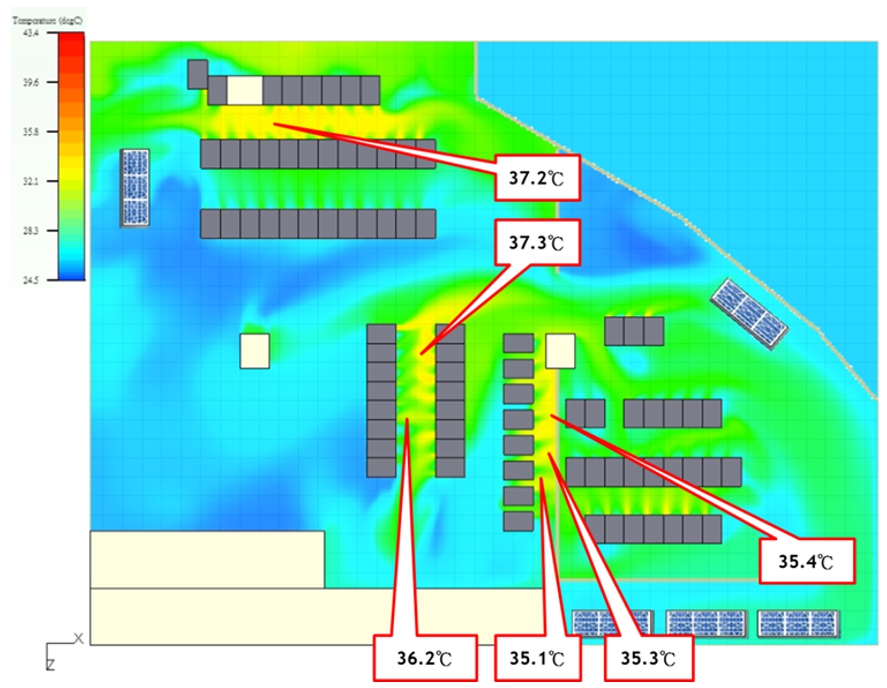

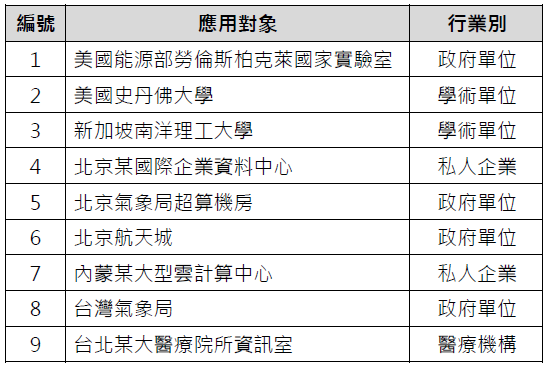

案例廠為臺北某大醫療院所資訊室，該院所之舊有機房為逐漸增建模式，資訊中心現有90多個機櫃，現場採氣冷模式，有上吹、下吹及風扇助吹。現場CRAC空調設備出風口溫度18oC，最熱的區塊約38oC，其他沒被熱風影響的地區均溫約25oC，氣場效果不好。改善前機房現況流場熱顯像如圖3及圖4所示。由於氣場不通暢，資訊中心的機櫃前後門大部分都已拆卸，且機櫃後方出線處淩亂，如改善前照片。

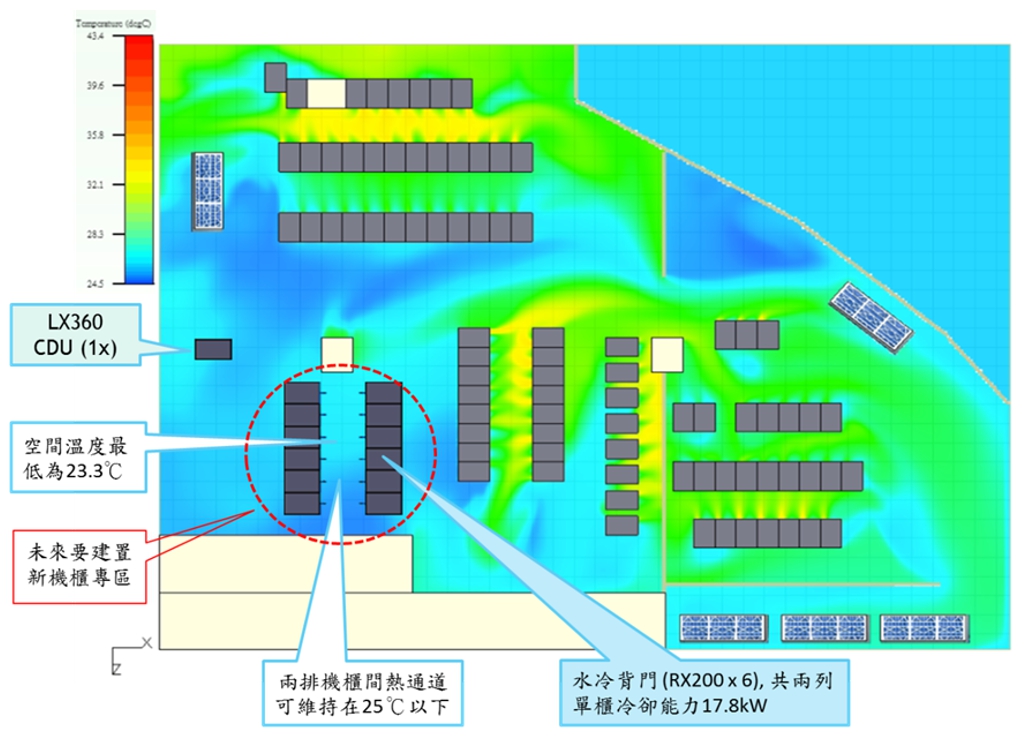

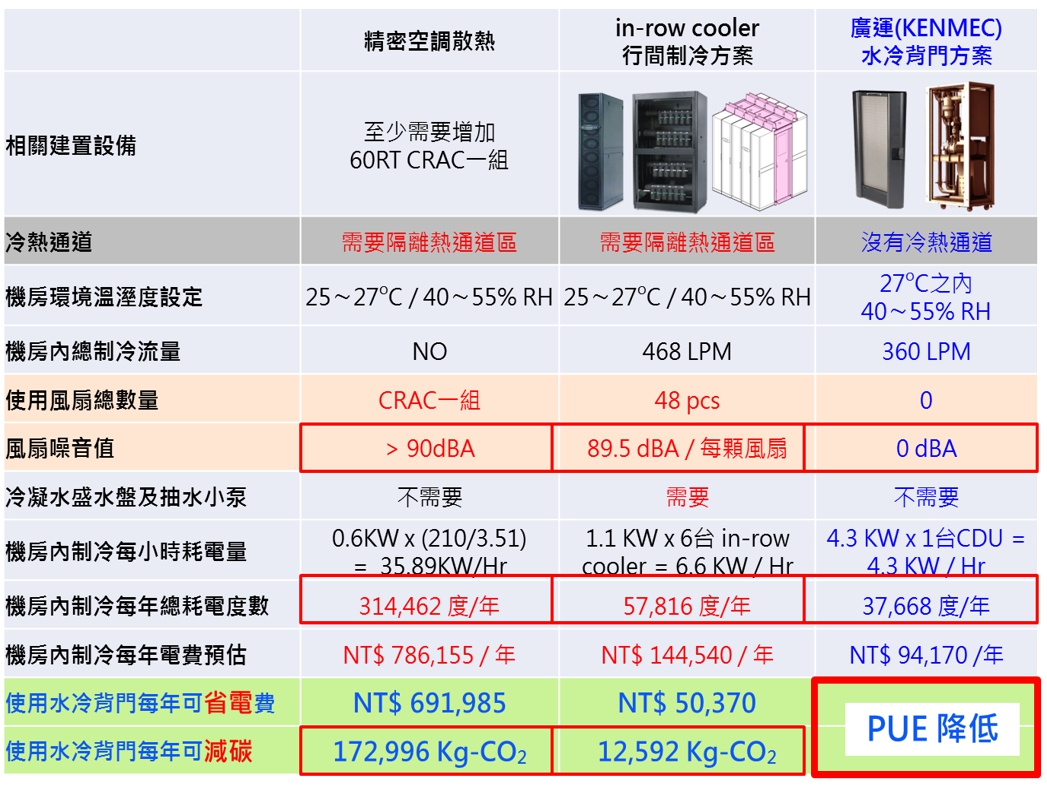

需求為先協助尋找一新機櫃建置擺放區後，再逐漸做移櫃整理整頓。分析結果以12台機櫃建置水冷背門及CDU為解決方案，如圖5所示。以相同機房環境溫濕度設定評估改善方案之效能評估如表1所示。以水冷背門及加裝CDU為改善方案相較於精密空調散熱方案每年可節省電力276,794度，而相較於in-row cooler行間制冷方案每年可節省電力20,148度，大幅降低電力需求達節能減碳之效益。
