低碳製程技術明細

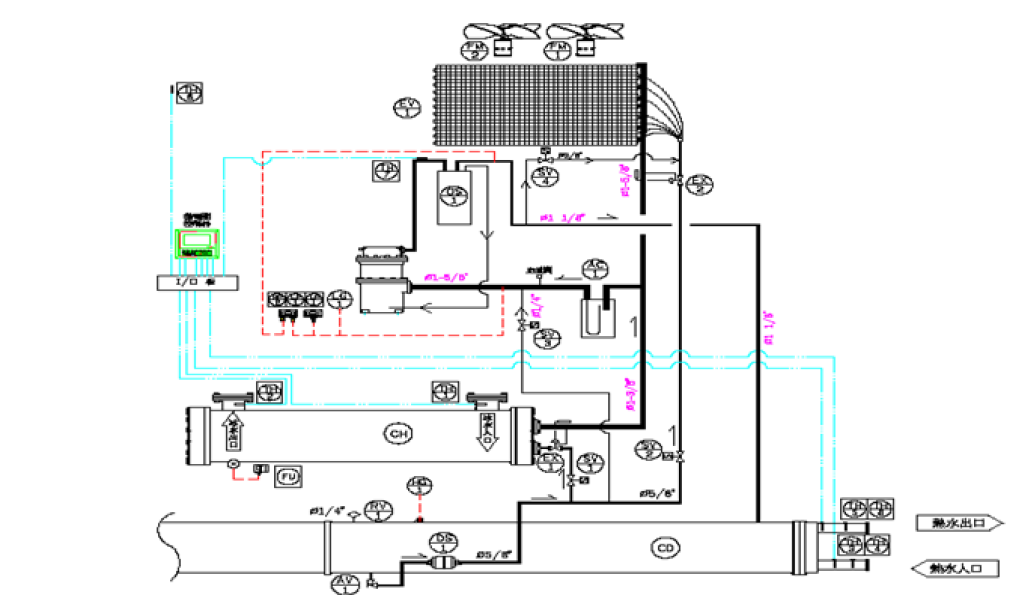

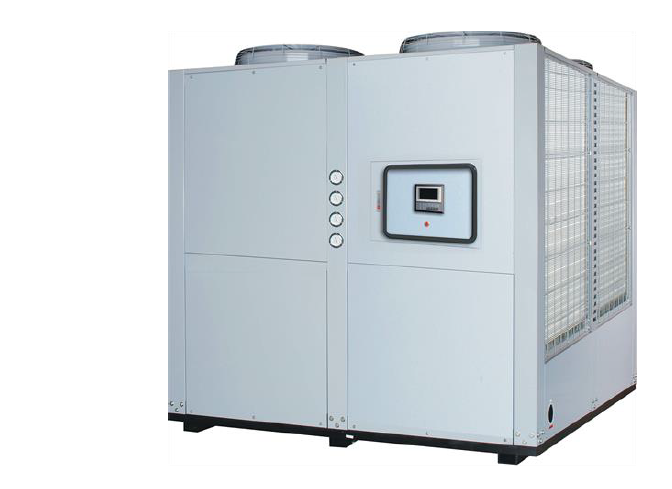

雙效熱泵機組主要配件有壓縮機、殼管式熱水器、殼管式冰水器、風扇散冷鰭片、PLC微電腦控制器、膨脹閥裝置，系統圖如圖1所示。雙效熱泵機組依需求可選擇熱水優先到達停機、冰水-熱水都到達才停機之不同種類機型，以最常使用之熱水優先機型說明運轉模式可區分為(1)同時供冰水與熱水模式、(2)氣源式熱水機運轉模式、(3)熱水溫度到達主機停機模式；運轉時可以同時供應冰水7℃/12℃與熱水50℃/55℃，當冰水溫度到達設定溫度(如7℃)時，停止冰水供應，此時風扇啟動，藉由鰭片散冷，此時仍然持續供應熱水設定溫度(如55℃)，即為氣源式熱水機運轉模式；當熱水溫度到達設定溫度(如55℃)，此時主機將停止運轉。雙效熱泵機組外觀如圖2所示。

雙效熱泵系統有以下特點優勢：
(1)可供冷供熱運轉：可穩定地同時供熱及供冷，亦可單側使用當熱水機應用，已經非常節能另外又能供冷使用，更達節能效益；
(2)能源與運轉電費的節省：能源利用率高可以同時提供冰水與熱水，能源消耗可減少約20%~40%，大幅降低製程耗能與運轉成本；
(3)智慧系統：主機運轉依水溫負載變化，自動切換運轉模式，製熱製冷不須人工切換；
(4)數位科技：使用先進人機介面控制，具系統整合之全數位化系統，主機在最高效能情況下運轉；
(5)高信賴度：主機運轉不會像燃料鍋爐造成空氣污染及高壓運轉安全問題，熱交換器採用銅鎳管材質，增加機器耐用性壽命；
(6)環保與安全趨勢：主機運轉不會有燃燒排放空污問題，採用電力驅動符合世界環保趨勢；
(7)環保冷媒：使用不具臭氧層破壞率的環保冷媒R-134a，友善地球愛護環境；
(8)簡潔的系統設計：主機安裝於屋外不會佔用到建築物內部空間，大幅提升建築物容積利用率。

機組簡約設計，無須配置冷卻水系統與冷卻水塔主機，其安裝位置由專案規劃人員進行專業評估。

無特殊考慮因素及限制，依製程需求條件進行規劃及選用。

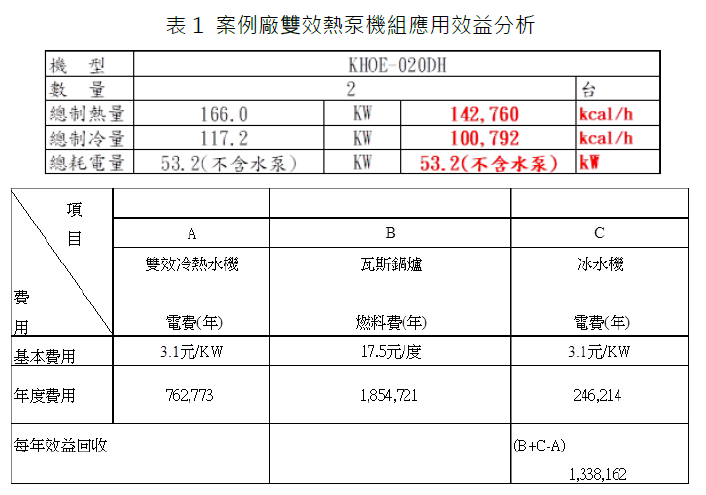

案例廠為旅館業，依入水溫度20℃、儲水溫度55℃進行負荷計算分析，其最小需求熱量為109,433 kcal/h，評估使用2台雙效熱泵機組總製熱量為142,760 kcal/h，其效益分析如表1所示。
